一、項目簡介

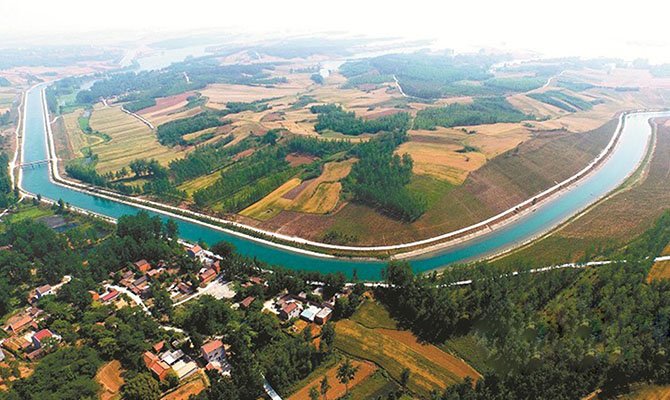

       引丹灌區是國家大型灌區，全國排名第二十一位，湖北第二位，是襄陽市最大的灌區，糧食產量占襄陽市的1/3。灌區設計灌溉面積210萬畝，實際灌溉面積160萬畝，擔負著襄陽市轄“一市三區”（老河口市、襄州區、樊城區、高新區）及襄北農場132萬人、180萬頭大牲畜飲水安全任務，對176座水庫和9800余口堰塘進行沖庫蓄水，年均蓄水6.89億立方米，對以小清河為主的小流域水生態環境改善發揮著重要作用，擔負著引、提、蓄相結合的綜合灌溉任務；負責所轄全部工程的運行、管理和維修養護任務；負責在汛期控制和調度灌區內水庫、堰塘的蓄水，確保灌區水庫的防汛安全；負責完成鄂西北地區灌溉試驗的任務。共計7套明渠流量計。

二、技術亮點

明渠測量誤差2%以內。

業主單位現場最開始安裝的雷達式流量計，使用過程中發現用在結算的時候，流量差異較大，后面又改為水平式ADCP，經過比測發現誤差數值較大，不能滿足需要。

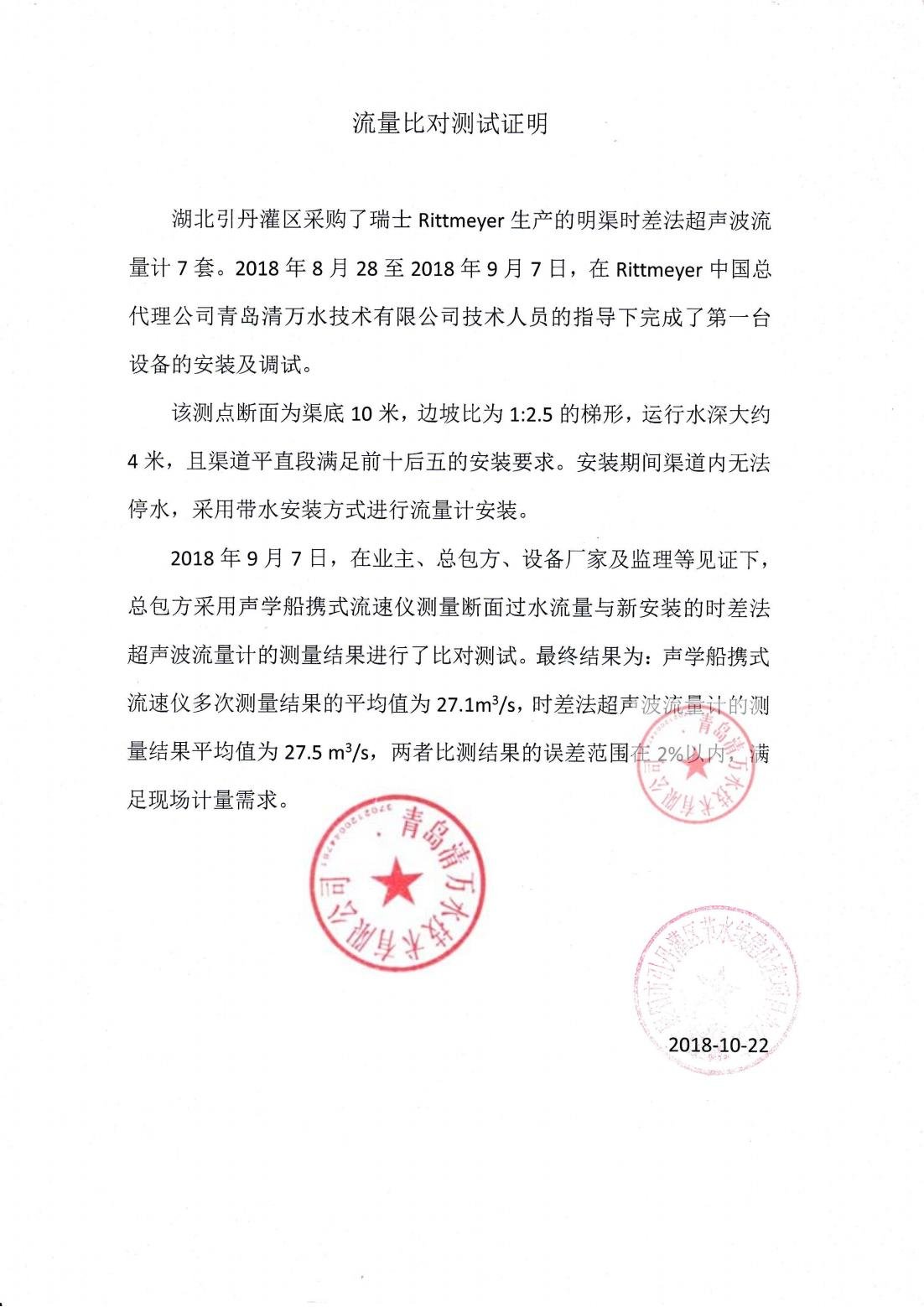

2018年經過業主對各種產品的現場使用調研，在青島清萬水技術有限公司采購一臺超聲波流量計，經過比測，誤差在2%以內

三、方案設計

清泉溝測點四聲道布置

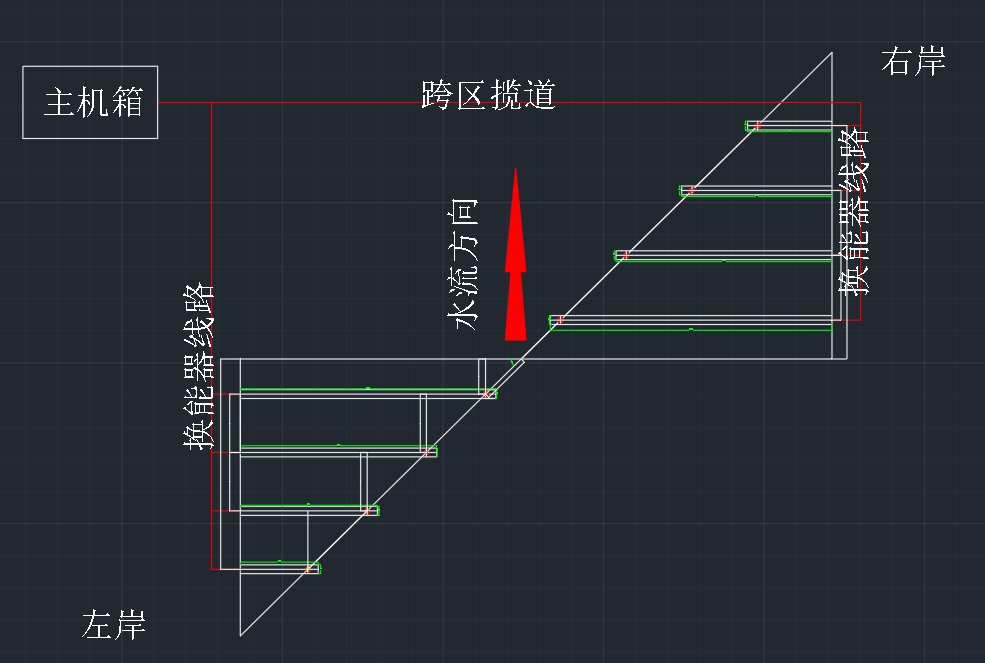

聲道布設的方案圖

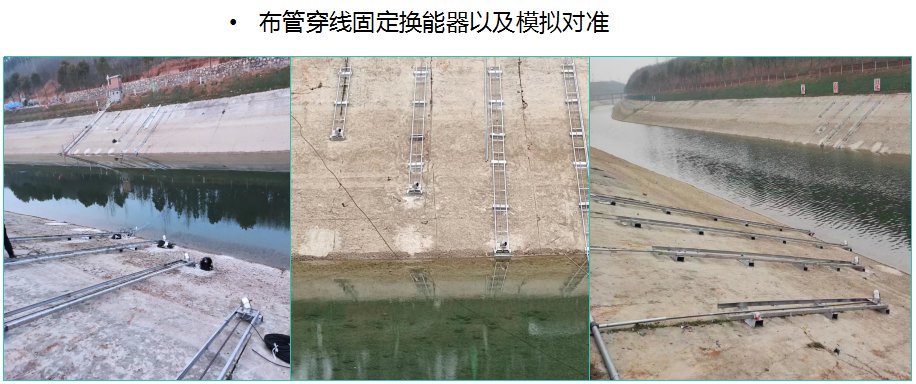

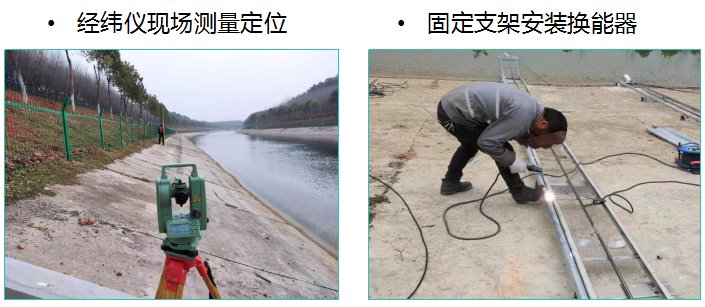

聲道數、安裝方式、聲道角、聲道長、現場定位、設備調試等等

該項目布設四聲道；抽拉支架安裝；安裝角度45°；

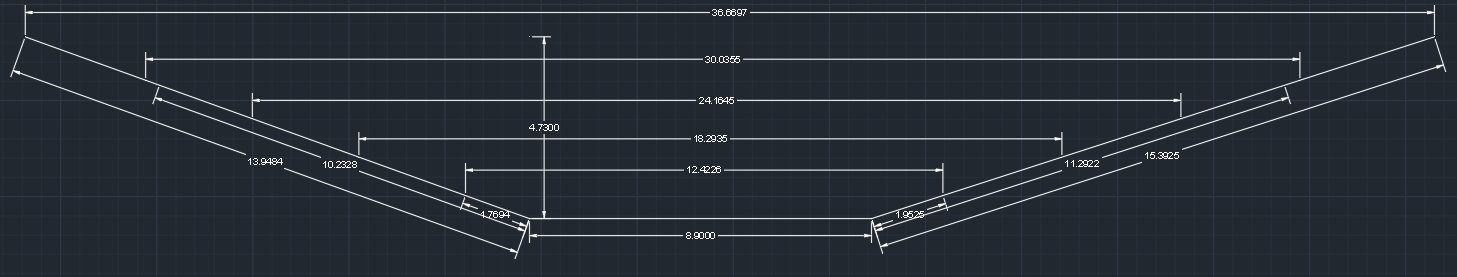

聲路長：①18.594m；②25.071m；③32.510m；④39.856m。
